AP热敏电阻
AP系列热敏电阻精度比高精度AT系列热敏电阻精度比高精度AT热敏电阻更高，适用于多种应用。
特点：-超高精度：R25和B25/85(±0.5%)
-在宽广温度范围内具有高精度：-60℃至+70℃范围内，阻值误差±0.5%
产品详情
形名

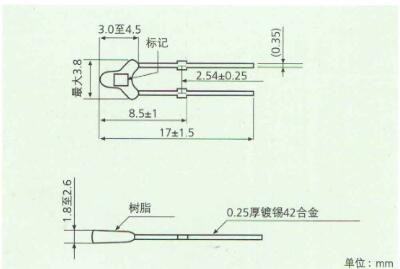

外形尺寸图
应用领域
移动设备、充电器、电池组、风扇、电机、汽车、办公自动化、家用电器、安防设备、体温计、测量仪器等。
规格
|
形名 |
R251 |
R25误差 |
B常数2 |
热放散定数（mW/℃） |
热时定数（ms）3 |
额定功率（mW）at 25℃ |
使用温度范围（℃） |
|
202AP-2 |
2.00kΩ |
±0.5% |
3976k±0.5% |
约1.2 |
约15 |
6 |
-60~150 |
|
232AP-2 |
2.252kΩ |
3976k±0.5% |
|||||
|
502AP-2 |
5.00KΩ |
3976k±0.5% |
|||||
|
103AP-2 |
10.0KΩ |
3435k±0.5% |
|||||
|
103AP-2-A |
3976k±0.5% |
||||||
|
203AP-2 |
20.0KΩ |
3976k±0.5% |
|||||
|
503AP-2 |
50.0KΩ |
4220k±0.5% |
|||||
|
104AP-2 |
100kΩ |
4261k±0.5% |
|||||
|
204AP-2 |
200KΩ |
4470k±0.5% |
可靠性
|
项目 |
试验条件 |
判定基准 |
|
焊接耐热性 |
260℃ 10s 340℃ 3.5s |
△R，△B±0.5%外观
|
|
焊接性 |
245℃ 助焊剂材料：松香25%，乙醇75% |
焊接率90%以上 |
|
抗拉强度（引线） |
香导线终端垂直方向施加2N 10s |
△R，△B±0.5%外观
|
|
端子弯曲 |
90℃ 1次 |
|
|
自由落体 |
H=1m 3次（枫板上） |
|
|
耐电压 |
AC 1000V 1min |
小于1mA |
|
绝缘阻抗 |
DC 500V |
100MΩ以上 |
|
高温 |
150℃ 1000h |
△R，△B±0.5% |
|
高温高湿（通电） |
40℃ 相对湿度 90% 1000h |
|
|
温度循环（热冲击） |
100个循环 -60℃（30min）→室温3min→150℃（30min）→室温（3min） |
注意
使用诸如尖嘴钳将引线弯曲时，确保与成人在线粉色黄色APP网站下载头之间最小距离为3mm
请勿按照下图1中所示方式施加超过2N机械负载
进行焊接时，确保与成人在线粉色黄色APP网站下载头部最小距离为5mm，使用50w的络铁，340℃下焊接持续最多7s，如欲将引线切割得比上述最小距离短，请联系粉色视频网站。
