高灵敏度热敏电阻

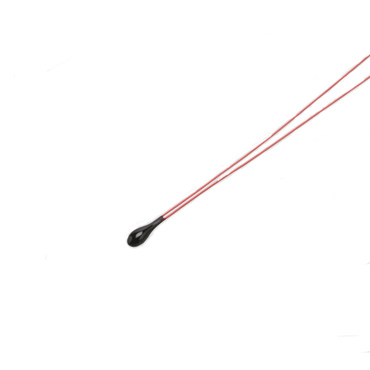

ET热敏电阻
ET热敏电阻系列尺寸小，灵敏度高
特点：-阻值和B定数误差小，精确度高
同意形状便于自动装配
长期可靠性
产品详情

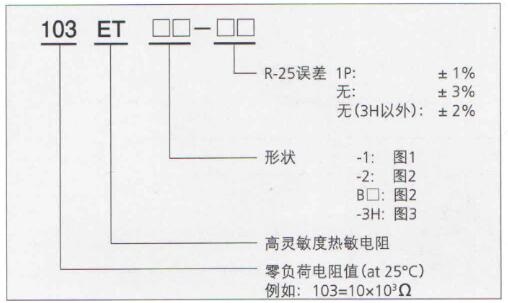

形名
外形尺寸图
应用领域
体温计、医疗设备、控制器，移动设备、充电器、电池组、家用电器、马桶加热器、安防设备、LCD、电动车
规格
|
形名 |
R251 |
R25误差 |
B常数2 |
使用温度范围（℃） |
|
212ET |
2.10KΩ |
±3% |
3850k±1% |
一40~90 |
|
402ET |
4.00KΩ |
3100k±1% |
||
|
582ET |
5.80kΩ |
3614k±1% |
||
|
103ET |
10.0kΩ |
3250k±1% |
||
|
203ET |
20.0kΩ |
3450k±1% |
一40~100 |
|
|
303ET |
30.0kΩ |
3760k±1% |
||
|
403ET |
40.0kΩ |
3525k±1% |
||
|
503ET |
50.0kΩ |
4055k±1% |
||
|
833ET |
83.0kΩ |
4013k±1% |
||
|
104ET |
100kΩ |
4132k±1% |
一40~90 |
|
|
224ET |
226kΩ |
4021k±1% |
一40~100 |
|
|
234ET |
232kΩ |
4274k±1% |
||
|
103ETB |
10.0kΩ |
±1%、±2% |
3435k±1% |
一40~90 |
。热放散定数：约0.7mW/℃ 热时定数：约3.4s（约3.2s）*3*4
。额定功率：3.5mW at 25℃
1：25℃下零负荷电阻值
2：根据25℃和85℃下零负荷阻值算出
3：静止的空气中测定
4（）是ET-1的值
|
形名 |
R375 |
R37误差 |
B定数6 |
使用温度范围（℃） |
|
503ET-3H |
29.937KΩ |
±1.08% |
3944k±0.5% |
一40~100 |
。热放散定数：约0.7mW/℃ 热时定数：约0.8s7 定额功率：3.5mW at 25℃
5：在37℃中零负荷阻值
6：根据30℃45℃下零负荷阻值算出
7：在油槽中测定
|
项目 |
试验条件 |
判定基准 |
|
焊接耐热性 |
260℃ 10s |
△R，△B±1% |
|
焊接性 |
245℃ 2s 助焊剂材料：松香25%，乙醇75% |
焊接率90% |
|
抗拉强度（引线） |
1N 10s |
△R，△B±1%外观 |
|
自由落体 |
H=1m 3次（枫板上） |
|
|
绝缘阻抗 |
DC 100V |
100MΩ以上 |
|
高温 |
100℃ （90℃）8 1000h |
△R，△B±1% （±2%）9 |
|
高温高湿（通电） |
40℃ 相对湿度90% 1000h 通电：DC0.1mA |
|
|
温度循环（热冲击） |
100个循环 -20℃（5min）→室温（3min）→100℃（80℃）9（5min）→室温（3min） |
8：（）内是212ET~103ET,104ET及103ETB的试验条件
9：（）内是212ET~103ET,104ET及103ETB的变化率
注意
1. 请勿对引线施加超过0.3N垂直力
2. 请勿对引线施加超过1N水平力（见下图）。
3. 焊接时，确保与成人在线粉色黄色APP网站下载头之间最小距离为5mm，使用50w的烙铁，340℃下焊接持续最多7s。
